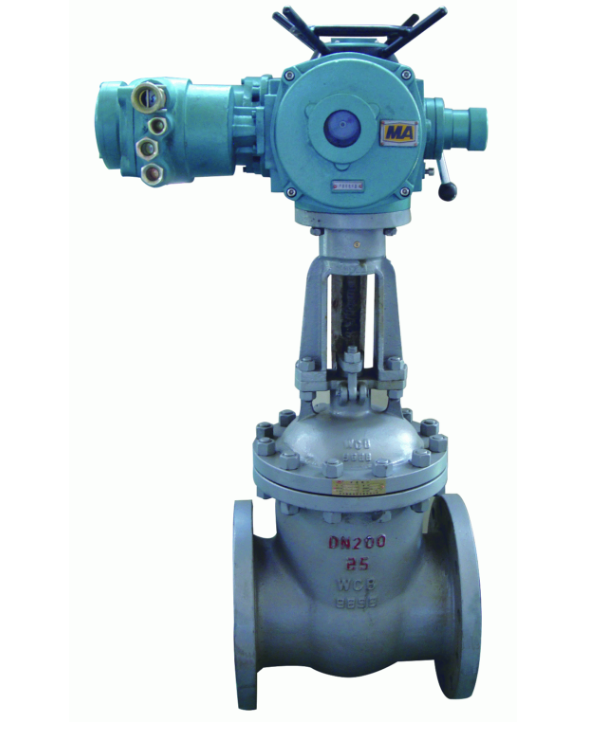

產品名稱：z941w-16p dn250國產電動不銹鋼閘閥廠家[ 2023-03-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z941w-16p dn250國產電動不銹鋼閘閥廠家介紹

上海閥門集團有限公司不銹鋼電動閘閥生產廠家，它的響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。我公司電動閘閥控制其流量的裝置，該產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域，通過選用不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。操作方式有:手動、齒輪傳動、電動、氣動等。

二、z941w-16p dn250國產電動不銹鋼閘閥廠家技術參數

型號	公稱壓力	實驗壓力			工作溫度(℃)	適用介質
型號	(Mpa)	實驗壓力			工作溫度(℃)	適用介質
		強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)
Z4IH-16C	1.6	2.4	1.8	0.6	≤200	硝酸類、醋酸類
Z41W-16P	1.6	2.4	1.8	0.6	≤200	硝酸類、醋酸類
Z41W-25P	2.5	3.8	2.8	0.6	≤200	硝酸類、醋酸類
Z41W-40P	4	6	4.4	0.6	≤200
Z41W-64P	6.4	9.6	7	0.6	≤200

三、z941w-16p dn250國產電動不銹鋼閘閥廠家零件材質

零件名稱 Part Name	ZG1Cr18Ni9T i304 CF8	ZGOOCr18Ni10 304L CF3	ZG1Cr18Ni12Mo 2Ti316 CF8M	zgoocR17nI14mO2 316L CF3M	WCB
閥體/閥蓋 Body/Cap	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	WCB
閘板 Brake	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	1Cr3
閥桿Stem	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	1Cr3
閥桿螺母 Vailve Pole Nut	鋁青銅Aluminium Bronze
填料 Stem Packing	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片 Gasket	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
壓蓋 Gland Flange	OCr18Ni9	OOCr18Ni10	OOCr18Ni9Mo2	OOCr18Ni10Mo2	WCB
螺栓 Bolt	不銹鋼 Stainless Steel				34GtMoA
螺母 Nut	不銹鋼 Stainless Steel				45
手輪 HandWheel	球墨鑄鐵、鑄鋼 Nodular Cast lron And Cast Steel

四、z941w-16p dn250國產電動不銹鋼閘閥訂購須知:

1、用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2、用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請?jiān)谟唵沃姓f明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4、本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5、本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6、中致閥門所有產品質保時間為：客戶正式安裝使用12個月之內。

型號 Type	公稱通徑 DN(mm)	尺寸
型號 Type	公稱通徑 DN(mm)	L	D	D1	D2	b-f	Z-φd	H	D0
Z941W-16	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800
Z941W-25	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	190	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800
