產品名稱：J941W-16p DN125智能一體化電動截止閥[ 2022-08-16 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、J941W-16p DN125智能一體化電動截止閥產品介紹

上海湖泉閥門集團有限公司J941W-16p DN125智能一體化電動截止閥生產廠家，主要用來按通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

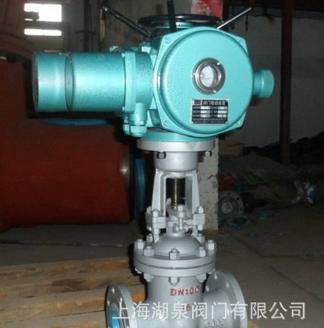

J941W-16p DN125智能一體化電動截止閥

二、J941W-16p DN125智能一體化電動截止閥主要技術參數

電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50HZ、60HZ）
單相220V、110V（50HZ、60HZ）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）
相對濕度：≤95%（25℃時）
防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所
防護等級：IP55（特殊訂貨IP65、IP67）
工作制：短時10分鐘（特殊訂貨30分鐘）

三、J941W-16p DN125智能一體化電動截止閥技術參數

公稱壓力(MPa)	試驗壓力(MPa)			適用介質	適用溫度℃
	殼本	密封(液體)	低壓密封(氣)
1.6	2.4	1.76	0.6	水、蒸汽、油品	≤425℃
2.5	3.75	2.75
4.0	6.00	4.4
6.4	9.60	7.04

四、J941W-16p DN125智能一體化電動截止閥使用范圍

產品類型	適用介質	適用溫度（℃）
J41HY-C型J941HY-C型	水、蒸汽、油品	≤425℃
J41HY-C型J941HY-C型	水、蒸汽、油品	≤450℃
J41W-P型J941W-P型	類	≤2000℃
J41W-R型	醋酸類	≤200℃
J41Y-I型J941Y-I型	水、蒸汽、油品	≤550℃

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
