一、襯膠隔膜閥G41J-10 DN150 PN1.0MPa生產廠家

G41J襯膠手動隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。

二、襯膠隔膜閥G41J-10 DN150 PN1.0MPa優點

1、襯膠隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質*隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2、利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟"外的各種強腐蝕性介質。
3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表"。

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
電動	G9B41F5(防爆式)	電動	G941F5(普通型)

三、襯膠手動隔膜閥主要零部件材料表

公稱壓力(MPa)	0.6		1.0
殼體試驗壓力 PT	0.9		1.5
密封試驗壓力(液)	0.66		1.1
密封試驗壓力(氣)	0.5-0.7
適用介質	G41W-6/10	G41J-6/10		G41F-6/10
	非腐蝕性流體	一般腐蝕性流體		強腐蝕性流體
適用溫度	≤100℃	≤80℃		-50-150℃

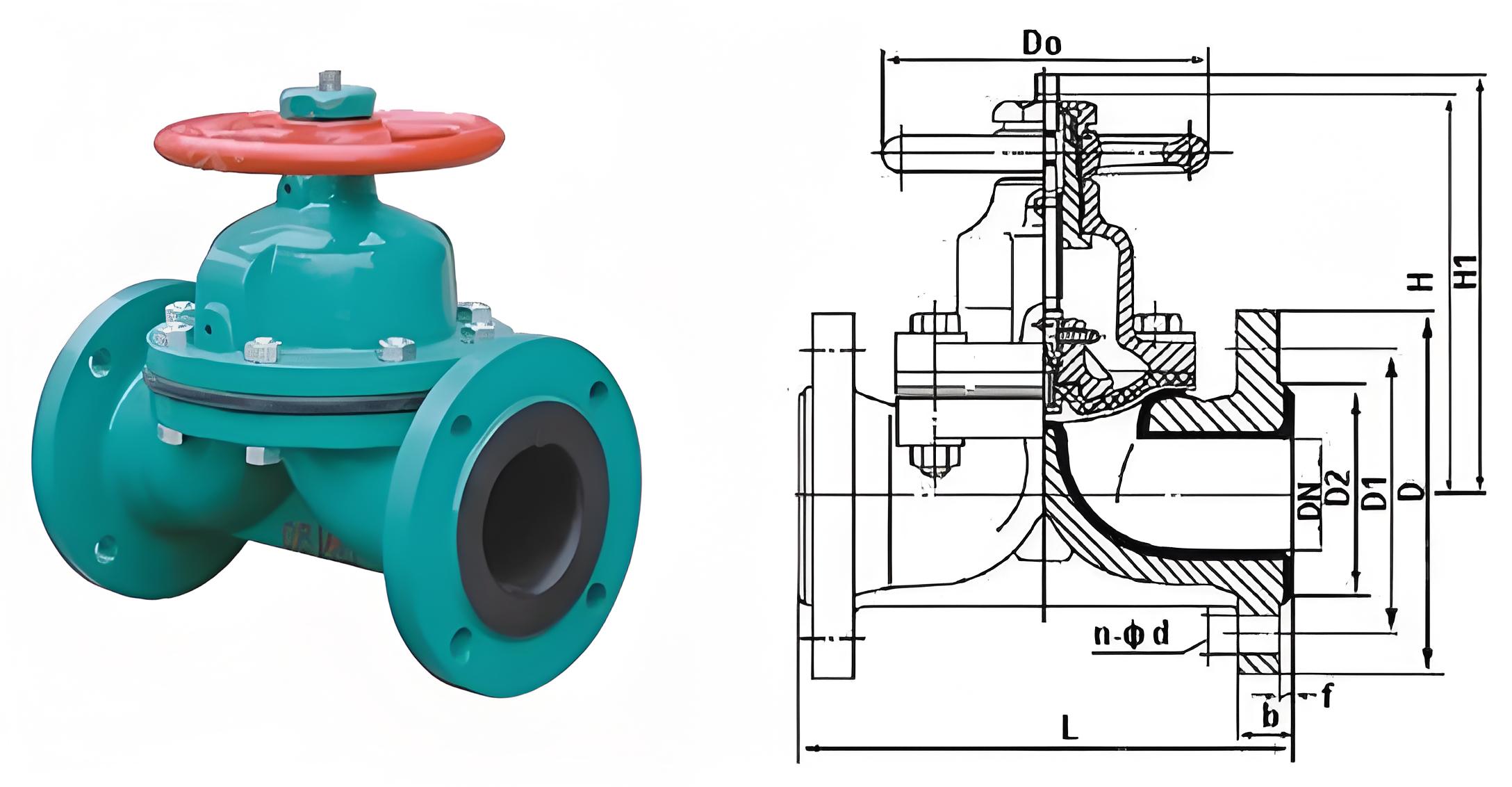

DN	L	D	D1	D2	z-d	f	b	H	H1	DO	Wt(kg)
15	125	80	55	40	4-12	2	12	116	126	100	2.8
20	135	90	65	50	4-12	2	14	116	126	100	3
25	145	100	75	60	4-12	2	14	127	140	140	4.5
32	160	120	90	70	4-14	3	16	132	149	140	6.5
40	180	130	100	80	4-14	3	16	155	175	160	8
50	210	140	110	90	4-14	3	16	162	188	160	10
65	250	160	130	110	4-14	3	16	196	230	200	16
80	300	185	150	125	4-18	3	18	220	262	240	21
100	350	205	170	145	4-18	3	18	272	325	240	30
125	400	235	200	175	8-18	3	20	332	397	280	52
150	460	260	225	200	8-18	3	20	372	450	320	70
200	570	315	280	255	8-18	3	22	496	600	360	112
250	680	370	335	310	12-18	4	24	570	700	400	220
