產品名稱：電動球閥Q947F300LBC/DN250制造廠家[ 2022-07-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動球閥Q947F300LBC/DN250制造廠家產品介紹

上海湖泉閥門集團有限公司公司經營的Q947F300LBC/DN250固定式電動球閥適用于兩位切斷、調節的場合。是由角行程電動執行器與固定式球閥組合而成，它的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕等優點。固定式電動球閥產品用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，用于石油、化工、冶金、輕工等行業領域。

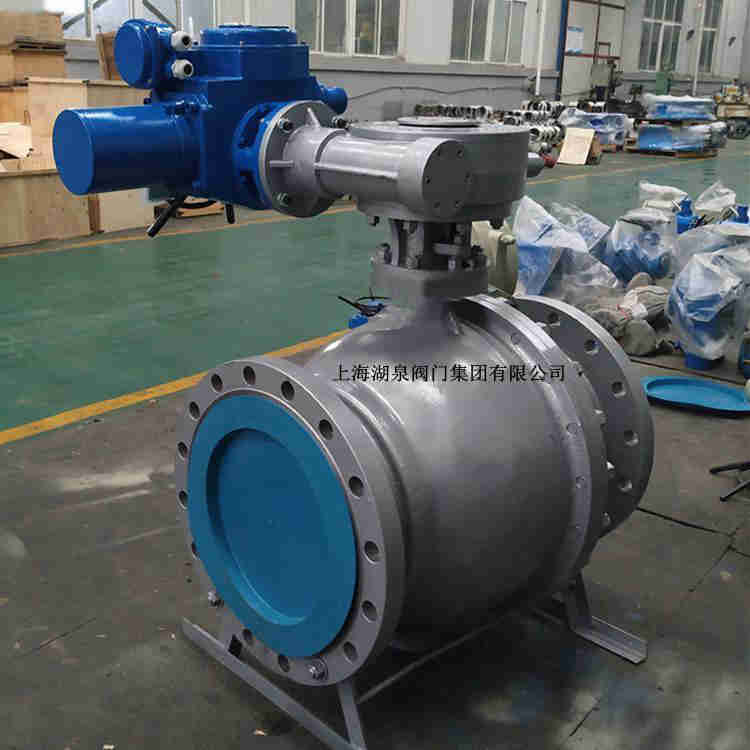

電動球閥Q947F300LBC/DN250制造廠家

二、電動球閥Q947F300LBC/DN250制造廠家技術參數

執行機構技術參數		閥體參數
電源	AC380/220V	公稱通徑	DN50～1200mm
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
進線接口	PE1/2〞進線線鎖	適用溫度	PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

試驗壓力Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

三、電動球閥Q947F300LBC/DN250制造廠家產品主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3 (304L)>	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

四、電動球閥Q947F300LBC/DN250制造廠家產品主要規格尺寸

公稱壓力	公稱通徑	L	H(mm)				重量
公稱壓力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6 2.5	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930

公稱壓力	公稱通徑		L	H(mm)				重量(Kg)
公稱壓力	mm	in	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
CL150	100	4	229	178	205	416	470	45	117	78	85	45		78	85
	125	5	356	252	398	542	520	58	185	107	120	58	117	107	120
	150	6	394		495	572	538		245	145	180		185	145	180
	200	8	457		580	736	580		395	220	245		245	220	245
	250	10	533		625	890	637		516	280	300		395	280	300
	300	12	610		720	910	684		756	450	445		516	450	445
	350	14	686		770	1020	796		958	570	585		756	570	585
	400	16	762		840	1080	842		1200	920	860		958	920	860
	450	18	864		1050	1120	874		1500	1140	1075		1200	1140	1075
	500	20	914		1100	1150	904		1800	1360	1310		1800	1360	1310
	600	24	1067		1150	1210	1120		2100	1620	1450		2100	1620	1450
	700	28	1245			1300	1218			1930	1810			1930	1810
	800	32	1397			1460	1328			2250	2010			2250	2010
