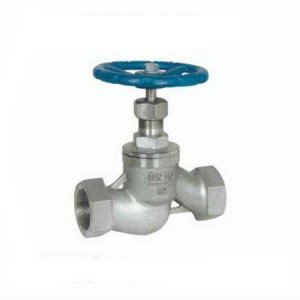

產品名稱：J11W/H-16P不銹鋼內螺紋截止閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
J11W/H-16P不銹鋼內螺紋截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
內螺紋截止閥的結構形式：
內螺紋截止閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
產品結構特點：
1.硅溶膠精密鑄造不銹鋼閥體、閥蓋
2.適用于水、油、汽及某些腐蝕性流體介質
3.常溫額定工作壓力為200PSI(1.6Mpa)
內螺紋截止閥特點：
內螺紋截止閥具有以下優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
內螺紋截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較好。
產品主要性能參數：
J11W/H-16P不銹鋼內螺紋截止閥主要性能參數 型號 公稱壓力 試驗壓力PS（Mpa） 工作壓力PN(Mpa) 工作溫度(℃) 適用介質 殼體 密封 J11W-16
J11W-16K1.6 2.5 1.76 1.6 ≤100 油類
OilJ11W-16P 硝酸類腐蝕性介質 J11W-16R ≤350 醋酸類腐蝕性介質 J11W-16Ni 堿液、鹽水、海水等 產品訂貨須知：
一、①不銹鋼內螺紋截止閥產品名稱與型號②不銹鋼內螺紋截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的不銹鋼內螺紋截止閥型號，請按不銹鋼內螺紋截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.nxtwsp.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
產品主要外形尺寸和連接尺寸：
J11W/H-16P不銹鋼內螺紋截止閥主要外形和連接尺寸 公稱通徑DN(mm) 管螺紋 尺 寸 (mm) L D1 S H H1 D0 15 1/2 90 14 32 109 117 65 20 3/4 100 16 36 109 117 65 25 1 120 18 46 132 142 80 32 1/4 140 20 55 156 168 100 40 1/2 170 22 65 167 168 100 50 2 200 24 80 182 200 120 65 2/2 260 26 95 200 223 120
