產品名稱：耐磨塵氣蝶閥MD341S-1C、MD641S-1C、MD941S-1C[ 2025-10-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

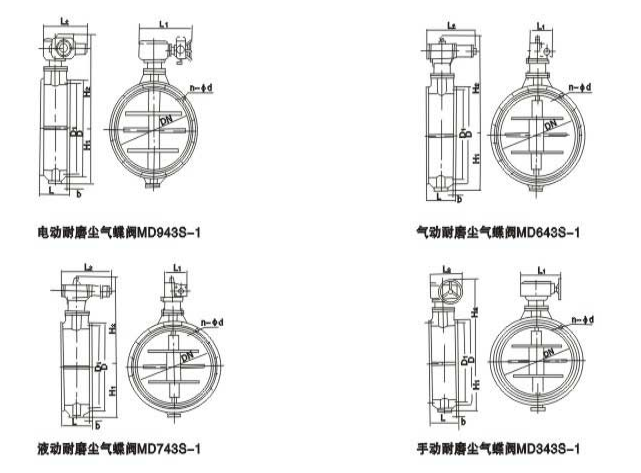

結構圖片

電動耐磨塵氣蝶閥是一種通過電動驅動控制介質流向的工業閥門，采用耐磨材料和結構設計，適用于含塵氣體、煤氣等高磨蝕性介質。以下是其核心特征：

工作原理

通過電動執行機構驅動閥板旋轉，實現介質分流或流向切換。 ‌

結構特征
- ‌上裝式閥體設計‌：減少連接螺栓數量，提升高壓大口徑工況下的可靠性。 ‌
- ‌升降板與限位桿聯動機構‌：雙重鎖定結構增強密封穩定性，可承受壓力波動幅度提升67%。 ‌
- ‌可伸縮防護罩組件‌：降低介質對密封結構的沖刷損壞，實驗數據顯示密封圈使用壽命提升至3250次啟閉循環（常規為1800次）。 ‌
技術參數
- ‌公稱壓力‌：PN1.0MPa-1.6MPa ‌
- ‌溫度范圍‌：-29℃至300℃ ‌
- ‌通徑范圍‌：DN50mm-DN3000mm ‌

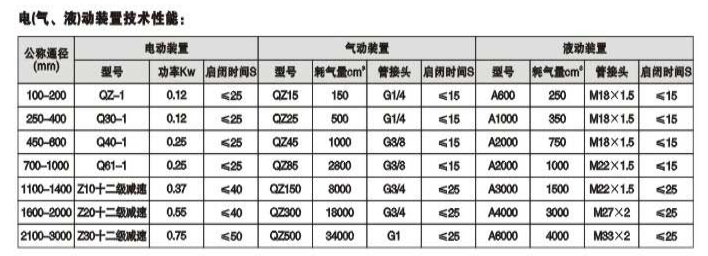

- ‌執行機構力矩‌：50-2000N·M
適用場景

廣泛應用于煤化工、石油化工、火力發電等領域，處理煤氣、煙道氣等含塵氣體，在寶鋼技改工程中實現單閥控制并聯除塵管路，切換效率提升顯著。 ‌

DN	D	D1	n-d	b	L	H1	MD343S-1	MD643S-1	MD743S-1	MD943S-1
H2	L1	L2	質量	H2	L1	L 2	質量	H2	L1	L 2	質量	H 2	L1	L2	質量
100	210	170	8-18	14	120	130	425	203.5	200	28	472	105	270	26	470	105	270	25	537	315	245	55
125	240	200	8-18	14	120	150	438	203.5	200	34	488	105	270	32	485	105	270	30	550	315	245	60
150	265	225	8-18	14	120	160	455	203.5	200	38	505	105	270	36	500	105	270	35	567	315	245	72
200	320	280	8-18	1	140	180	478	203.5	200	42	528	105	270	4	525	105	270	40	590	315	245	78
250	375	335	12-18	16	140	230	5008	203.5	200	46	550	180	596	55	550	180	550	52	630	315	245	83
300	440	395	12-22	16	170	262	52	203.5	200	54	578	180	596	63	580	180	550	60	658	315	245	93
350	490	445	12-22	16	170	287	550	203.5	200	64	600	180	596	73	600	180	550	70	680	315	245	95
400	540	495	16-22	16	190	293	570	203.5	200	81	6印	180	596	90	620	180	550	85	700	315	245	98
450	595	550	16-22	16	190	320	595	300	290	110	645	280	812	140	645	280	700	130	725	353	315	140
500	645	600	20-22	18	190	346	616	300	290	128	666	280	812	179	665	280	700	170	746	353	313	179
600	755	705	20-26	20	210	403	632	300	290	157	682	280	812	213	680	280	700	205	762	353	313	213
700	860	810	24-26	20	210	467	682	360	290	199	732	281	934	250	730	280	810	240	820	460	439	267
800	975	920	24-30	20	210	546	732	360	290	229	782	281	934	308	780	280	810	290	843	460	439	326
900	1075	1020	24-30	20	250	596	870	360	290	287	920	281	934	370	920	280	810	350	892	460	439	385
1000	1175	1120	28-30	20	250	646	920	360	290	430	970	281	934	512	970	280	810	480	940	460	439	528
1100	1275	1220	28-30	20	250	710	965	652	525	620	985	460	1630	670	985	410	1100	610	985	820	545	682
1200	1375	1320	32-30	20	250	765	1015	652	525	765	1040	460	1630	590	1040	410	1100	720	1045	820	545	827
1400	1575	1520	36-30	20	300	870	1278	652	525	1188	1278	460	1630	1210	1278	410	1100	1050	1485	820	545	1250
1600	1790	1730	40-30	24	300	986	1665	652	525	1393	1665	460	1630	1420	1665	410	1100	1250	1665	820	545	1455
1800	1990	1930	44-30	24	300	1120	1770	652	525	1800	1770	460	1630	1830	1770	410	1100	1610	1770	820	545	1865
2000	2190	2130	48-30	24	300	1250	1870	652	525	2130	1870	460	1630	2150	1870	410	1100	1840	1910	820	545	2190
2100	2300	2240	52-33	24	300	1312	1950	820	710	2600	1950	580	1890	2630	1950	500	1300	2350	1970	960	683	2795
2200	2405	2340	52-33	30	350	1375	2000	820	710	3200	2000	580	1890	3410	2000	500	1300	3100	2020	960	683	3690
2400	2605	2540	56-33	30	350	1480	2100	820	710	4200	2100	580	1890	4500	2100	500	1300	4200	2160	960	683	4720
2600	2805	2740	60-33	30	350	1600	2200	820	710	5100	2200	580	1890	5310	2200	500	1300	4800	2260	960	683	5530
2800	3030	2960	64-36	30	400	1710	2300	940	830	5580	2300	720	1980	5800	2300	600	1500	5200	2380	960	683	6035
3000	3230	3160	68-36	30	400	1830	2400	940	830	5900	2400	720	1980	6020	2400	600	1500	5600	2485	960	683	6280
