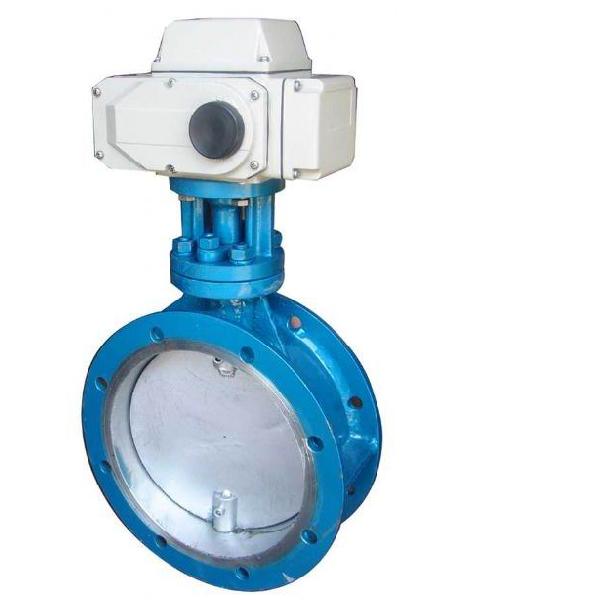

產品名稱：D941W-1C/P電動通風蝶閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

電動通風蝶閥適用于兩位切斷的場合。閥門與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。電動通風蝶閥蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。電動通風蝶閥蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。電動通風蝶閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

產品特點：

D941W-1C/P電動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

產品執行標準：

設計標準:GB/T12238-1989 JB/T8692-1998

法蘭連接尺寸:GB/T9115.1-2000

結構長度 h:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

產品性能參數：

D941W-1C/P電動通風蝶閥主要性能參數
公稱壓力PN	0.1MPa
配管法蘭	GB/T9115
泄漏率	普通型≤3%	后座型≤1%
安裝方式	常溫型(C型)	高溫型(P型)
工作溫度℃	≤350	≤600

產品零件材料：

D941W-1C/P電動通風蝶閥主要零件材料
閥體、閥板	優質碳鋼	不銹鋼
閥軸	碳鋼、不銹鋼
填料	柔性石墨

產品外形及結構尺寸：

D941W-1C/P電動通風蝶閥主要外形及結構尺寸
公稱通徑DN	D	D1	B	n-φd	L1	ZAJW-1			D941W-1
公稱通徑DN	D	D1	B	n-φd	L1	L	H	電動裝置	L	H	電動裝置
200	320	280	140	8-18	170	485	300	ZKJ-210	520	400	Z5-24
250	375	335	140	12-18	197	535			570
300	440	395	170	12-22	220	598			620
350	490	445	170	12-22	250	648			670
400	540	495	190	16-22	270	698			720
450	595	550		16-22	300	755			770
500	645	600		20-22	325	805			820		Z10-24
600	755	705	210	20-26	510	1055	540	ZKJ-310	950
700	860	810		24-26	560	1155	540	ZKJ-310	1050
800	975	920		24-30	618	1255	630	ZKJ-410	1150
900	1075	1020	250	24-30	668	1355			1250
1000	1175	1120		28-30	718	1455			1350	570
1100	1275	1220		28-30	768	1555	740	ZKJ-510	1450		Z30-24
1200	1375	1320		32-30	818	1655			1550
1300	1475	1420		32-30	868	1755			1650
1400	1575	1520	300	36-30	918	1855			1750
1500	1690	1630		36-30	1000	1970			1850
1600	1790	1730		40-30	1050	2170			1950
1700	1890	1830		40-30	1110	2270			2050		Z30-24
1800	1990	1930		44-30	1150	2370			2200
1900	2090	2030		44-30	1200	2470			2300
2000	2190	2130		48-30	1250	2570			2400
2200	2405	2340	350	52-33	1350	2770	850	ZKJ-610	2600
2400	2605	2540		56-33	1450	2975			2860	660	Z30-24
2500	2705	2640		56-33	1500	3075			2960
2600	2805	2740		60-33	1553	3175			3060
2800	3030	2960	400	64-36	1655	3375			3260
3000	3230	3160	400	68-36	1755	3575			3460
