蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

調節型電動蝶閥D941W-0.5C DN1200的技術參數及圖片

[ 2026-01-23 ]
調節型電動蝶閥D941W-0.5C DN1200是一款專為工業領域設計的高性能流體控制設備，適用于對介質流量進行精準調節。其主要特點包括穩定可靠的性能、便捷的操作方式以及優秀的密封能力，廣泛應用于水處理、石油化工、電廠供熱等行業。

閥
技術參數方面，D941W-0.5C型號的電動蝶閥口徑為DN1200，適合大流量管道系統。主體材質采用優質碳鋼（C），能夠有效抵抗腐蝕和機械損傷，延長使用壽命。該電動蝶閥的壓力等級為0.5MPa，滿足常規工業管道壓力要求，同時具備良好的抗壓性能。


主要技術參數

公稱通徑 DN 50～2000
公稱壓力 PN 0.05 0.25 0.6
試驗壓力 強度實驗 0.075 0.375 0.9
密封實驗 ≤1.5﹪泄漏量
適用介質 ，煤氣、含塵氣體、煙道氣等
驅動形式 氣傳動、電傳動


驅動方式為電動，該蝶閥配備高精度執行機構，可通過電控系統實現快速響應和調節。電動執行器支持多種控制信號輸入，包括電流信號（4-20mA）或電壓信號（0-10V），使其能夠與現代化自動控制系統無縫集成。此外，閥門的工作溫度范圍廣，適用于-10℃至120℃的環境條件，既能夠滿足冷熱介質的輸送需求，也可以應用于特殊工業場景。
蝶閥

主要零件的材質

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

結構設計采用中線型蝶閥結構，閥板開閉更加輕便，同時提供可靠的密封性能，從而減少因泄漏帶來的能量損失。密封材質為橡膠，具備優秀的耐磨性與抗老化特性，保證了閥門長期穩定運行。該蝶閥整體造型簡潔大方，設計注重實用性，安裝維護方便。圖片展示了蝶閥的精確外形尺寸以及執行器的結構布局，幫助用戶直觀了解設備特性和應用場景。

調節型電動蝶閥

D941W-(0.5.2.5.6)C.P.R.V系列通風蝶閥連接尺寸

公稱通徑 結構長度 外形尺寸（參考值 連接尺寸（標準值） 參考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 418 250 225 140 110 4-14 140 110 4-14 42
65 21/2 112 80 438 250 225 160 130 4-14 160 130 4-14 53
80 3 114 95 466 250 225 190 150 4-18 190 150 4-18 62
100 4 127 105 486 250 225 210 170 4-18 210 170 4-18 81
125 5 140 120 516 325 245 240 200 8-18 240 200 8-18 90
150 6 140 132 541 325 245 265 225 8-18 265 225 8-18 100
200 8 152 160 779 325 245 320 280 8-18 320 280 8-18 110
250 10 165 187 836 363 313 375 335 12-18 375 335 12-18 145
300 12 178 220 901 363 313 440 395 12-22 440 395 12-22 160
350 14 190 245 954 363 313 490 445 12-22 490 445 12-22 215
400 16 216 270 1003 363 313 540 495 16-22 540 495 16-22 230
450 18 222 297 1058 465 439 595 550 16-22 595 550 16-22 250
500 20 229 322 1111 546 556 645 600 20-22 645 600 20-22 260
600 24 267 377 1233 546 556 755 705 20-26 755 705 20-26 370
700 28 292 430 1338 546 556 860 810 24-26 860 810 24-26 400
800 32 318 487 1452 546 556 975 920 24-30 975 920 24-30 560
900 36 330 537 1588 632 706 1075 1020 24-30 1075 1020 24-30 580
1000 40 410 587 1689 632 706 1175 1120 28-30 1175 1120 28-30 660
1200 48 470 702 1938 632 706 1375 1320 32-30 1405 1340 32-33 950
1400 56 530 782 2670 790 1338 1575 1520 36-30 1630 1560 36-36 1280
1600 64 600 895 2810 868 1476 1790 1730 40-30 1830 1760 40-36 1510
1800 72 670 995 3020 868 1476 1990 1930 44-30 2045 1970 44-39 2500
2000 80 760 1095 3220 965 1600 2190 2130 48-30 2265 2180 48-42 2900

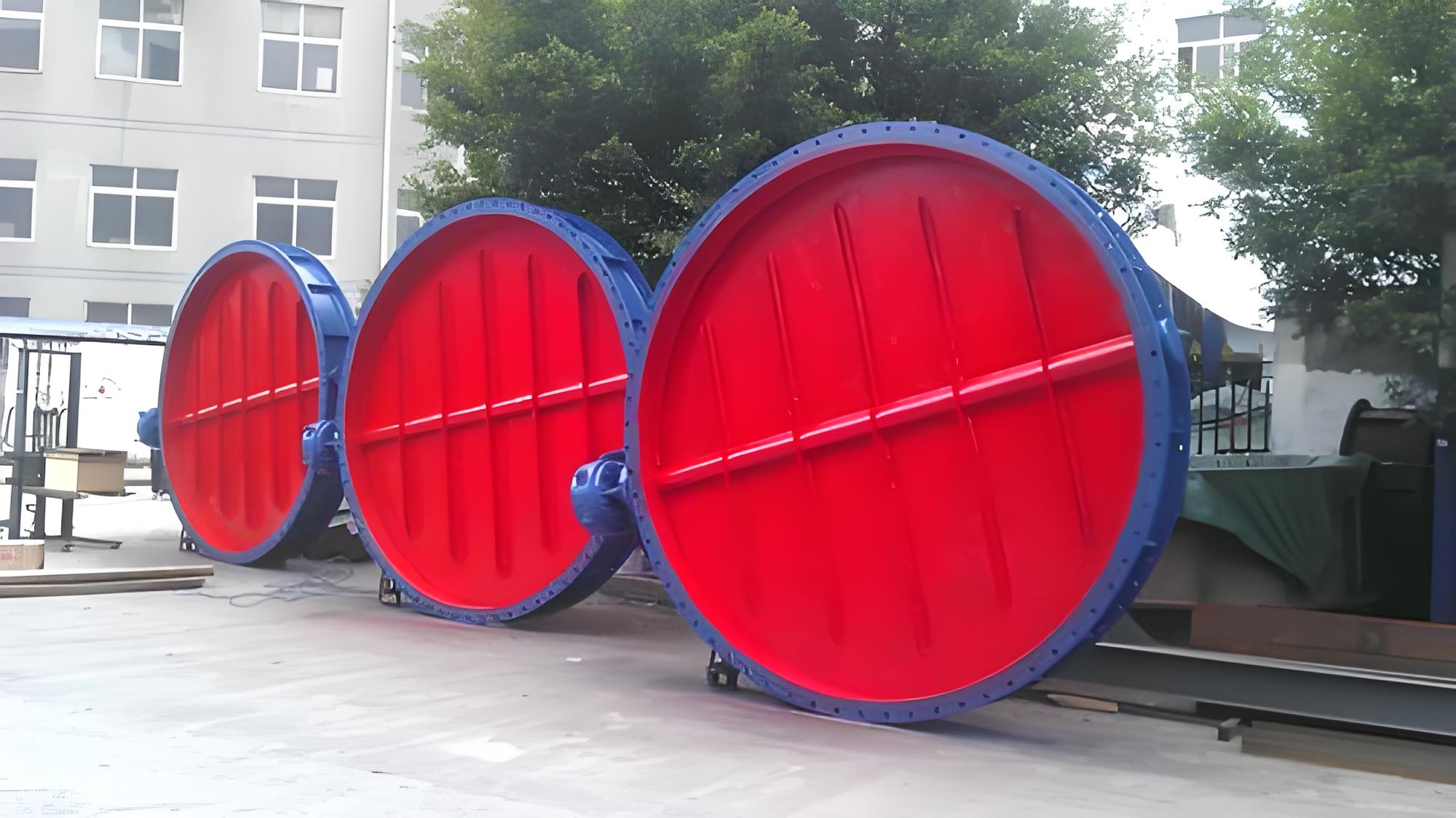

電動閥
