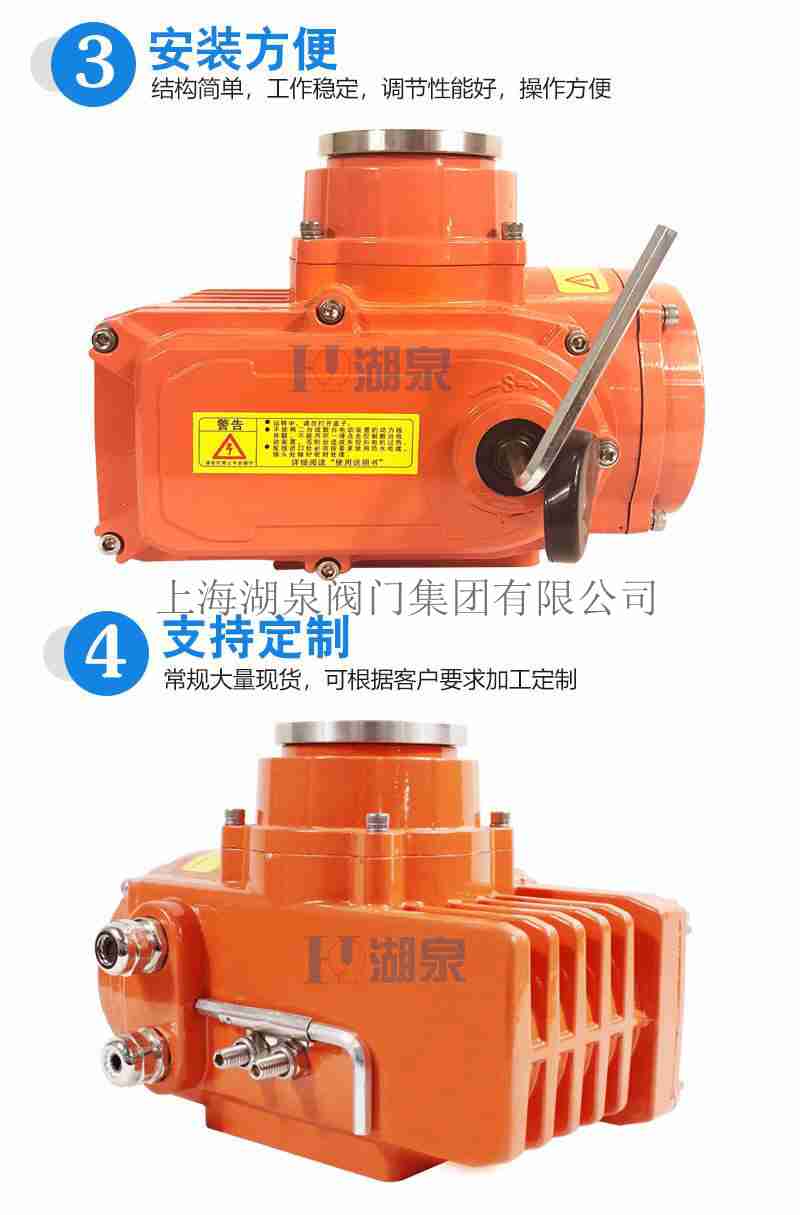

電動球閥執行器工作原理及結構圖給大家介紹：上海湖泉閥門廠家電動球閥是由旋塞型球閥和電動執行器組合而來，電動球閥閥體結構為旋轉90度的閥芯，電動執行器機構為輸入0-10毫安的標準信號，電機組帶動齒輪蝸輪蝸桿轉角力矩，以開關盒調節閥門。其使用主要靠電流量和調節操作而產生的。電動球閥廠家湖泉它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥電動在管路中主要用來做電動球閥切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。電動球閥適宜做開關、切斷閥使用，電動球閥產品球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46）或PTFE，故具有可靠的耐腐蝕性和密封性，對酸、堿等強腐蝕性介質均能很好地應用。湖泉閥門電動球閥產品適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合。電動球閥不僅是節流、截止、切斷、通斷、轉流的好產品，還是流量調節系統中的首選兇悍品。它有耐壓、耐溫、耐腐、流動阻力小、使用壽命長、應用范圍廣等多種特點。

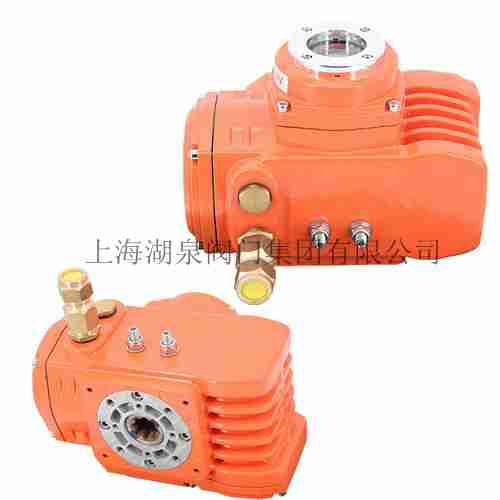

電動球閥執行器是實現電動球閥程控，自控和遠程控制不可或缺的驅動控制裝置，其運動過程由行程，轉矩等來控制。由于電動球閥執行器的工作特性和利用率取決于球閥的類型及特性，故而，正確選擇球閥執行器，對防止出現超負荷現象至關重要。靠電動執行器電動執行器里電動流量的調節來操作球閥。電動執行器輸入信號4~20mA及220VAC 電源的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩，來控制球閥的開與關、分配和改變介質的流動方向或調節 閥芯旋轉的比例程度，即閥的開度與控制流體成比例，或者叫百分比。電動球閥原理電動球閥分兩種，一種為角行程電動球閥：由角行程的電動球閥執行器配合角行程的閥使用，實現閥門90度以內 旋控制管道流體通斷；另一種為直行程電動球閥：由直行程的電動球閥執行器配合直行程的閥使用，實現閥板上下動作 控制管道流體通斷。通常在自動化程度較高的設備上配套使用。
