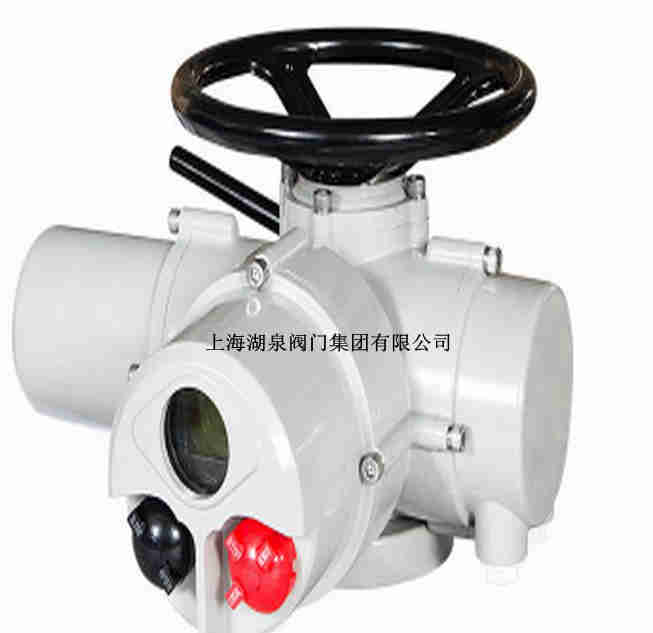

上海湖泉DZW30-18電動執行器詳細說明書

[ 2022-06-14 ]

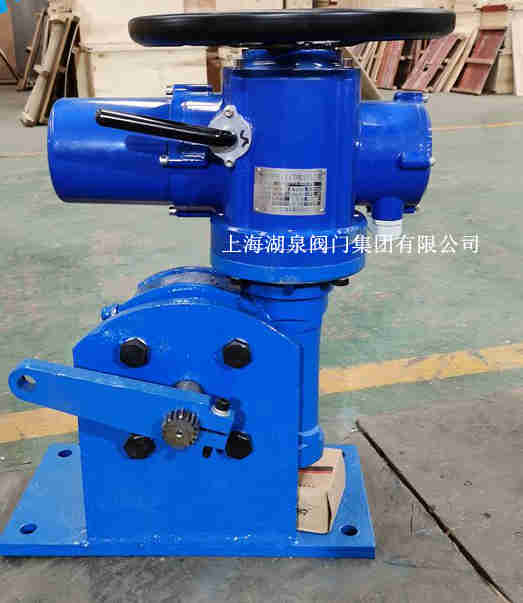

上海湖泉閥門電動執行器生產廠家，型號 DZW30-18 1概述多回轉閥門電動裝置,通稱為DZW型。多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。它適用于啟閉件做直線運動的閥門,如閘閥、截止閥、隔膜閥、閘門、水閘閥等。主要用于閥門的開啟、關閉或調節，閥門執行器DZW多回裝電動裝置電動蝶閥閥門 DZW30-18 閘閥電動執行器 DZW30-18直行程電動執行機構，關于產品確定所需產品的類型、功能及具體的參數要求，關于售后確定售后的類型,遠程視頻指導或者現場指導。，關于發貨如沒有... 企業提供DZW30-18選配電動閘閥電動執行器電動裝置多回轉執行機構廠家直銷,DZW30-18選配電動閘閥電動執行器電動裝置多回轉執行機構廠家直銷價格,DZW30-18選配電動閘... 廣泛應用于電力、冶金、石油、化工、造紙、污水處理等行業。湖泉閥門廠家多回轉電動執行器適用于閘閥、截止閥、隔膜閥、柱塞閥、水閘門、節流閥等做多圈回轉的閥門及類似設備場合。

上海湖泉DZW30-18電動執行器型號規格

型號規格	轉矩 (N·m)	推力 (KN)	*大閥桿直徑(mm)	手動速比	輸出轉速 (r/min)	電機功率 (KW)	電流 (A)	參考重量(Kg)
DZW5	50	20	28	1:1	12/36	0.12/0.18	0.57/0.83	28
DZW10	100	40	28	1:1	18/36	0.25/0.37	1.03/1.38	45
DZW15	150	40	28	1:1	18/36	0.37/0.55	1.38/2.2	46
DZW20	200	100	40	1:1	18/36	0.37/0.75	1.38/2.62	56
DZW30	300	100	40	1:1	18/36	0.55/1.1	2.2/4	58
DZW45	450	150	48	1:1/20:1 或20:1	24/36	1.1/1.5	4/4.12	110
DZW60	600	150	48	1:1/20:1 或20:1	24/36	1.5/2.2	4.12/5.25	112
DZW90	900	200	60	1:1/25:1 或25:1	24/36	2.2/3	5.25/7.9	140
DZW120	1200	200	60	1:1/25:1 或25:1	24/36	3/4	7.9/8.87	142
DZW180	1800	325	70	22.5:1	18/36	4/7.5	8.87/15.6	250
DZW250	2500	325	70	22.5:1	18/36	5.5/10	12.05/20.5	255
DZW350	3500	700	80	20:1	18/24	7.5/10	15.6/20.5	330
DZW500	5000	700	80	20:1	18/24	10/15	20.5/26.6	350

上海湖泉DZW30-18電動執行器主要連接尺寸（L1為戶外型/隔爆型 L2為整體型/隔爆整體型。F1為戶外型 F2為隔爆型 F3為整體型 F4為隔爆整體型/隔爆整體調節型）

型號	轉矩型JB2920												推力型GB12222
型號	法蘭號	D	D1	D2 (H9)	h1	f	h	d1	d2	d	n	α	法蘭號	D	D1	D2 (F8)	f	d1 max	d	L	n	α
DZW5/10/15	2	145	120	90	2	4	8	30	45	M10	4	45°	F10	125	102	70	3	T28	M10	40	4	45°
DZW5/10/15	2I	115	95	75			6	26	39	M8			F10	125	102	70	3	T28	M10	40
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T36	M16	55
DZW20/30	3I	145	120	90			8	30	45	M10			F14	175	140	100	4	T36	M16	55
DZW45/60	4	225	195	150		5	12	50	72	φ18			F16	210	165	130	5	T44	M20	70
DZW90/120	5	275	235	180			14	62	82	φ22			F25	300	254	200		T60	M16	90	8	22.5°
DZW90/120	5I	230	195	150			12	50	72	φ18			F25	300	254	200		T60	M16	90
DZW180/250	7	330	285	220	3	6	16	72	98	φ26			F30	350	298	230		T70	M20	110
DZW350/500	8	380	340	280	3	6	20	83	118	φ22	8	22.5°	F35	415	356	260		T80	M30	150
